Ford Fiesta Reparaturanleitung :: Heckleuchte aus- und einbauen

Ford Fiesta Reparaturanleitung / Die beleuchtungsanlage / Heckleuchte aus- und einbauen

Ausbau

Ford Fiesta Reparaturanleitung. Heckleuchte aus- und einbauen

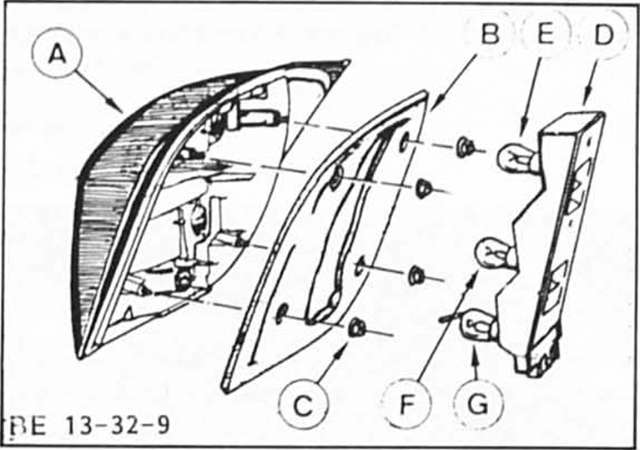

Haltelaschen zusammendrücken, lampenträger - d - ausrasten und abnehmen.
4 Muttern - c - abschrauben.
Gehäuse - a - der schlußleuchte nach außen abnehmen.
Dichtung - b - abnehmen. E - brems-/schlußlicht, f - blinklicht, g - rückfahr-/nebelschlußlicht.

Einbau

Dichtung auf beschädigungen und porosität prüfen, gegebenenfalls ersetzen.
Dichtung auf schlußleuchte auflegen.
Schlußleuchte ansetzen und mit 4 muttern festschrauben.
Lampenträger einsetzen und einrasten lassen.
Funktion der glühlampen prüfen.
