Ford Fiesta Reparaturanleitung :: Hinteres federbein zerlegen'stoßdämpfer/ schraubenfeder aus-und einbauen

Seit 5.90 Werden stoßdämpfer mit einer geänderten oberen lagerbüchse eingebaut. Falls bei fahrzeugen vor diesem datum klopfgeräusche an der hinteren radaufhängung auftreten, die nicht durch nachziehen der befestigungsschrauben beseitigt werden können, dann können die geänderten stoßdämpfer eingebaut werden. Et-nr.: Alle modelle außer "s" und "xr2i<< - 1664103; modell "s" - 1664104; "xr2i" - 1664105.

Beim fahren auf welliger straßenoberfläche können klappergeräusche an den hinterfedern auftreten. In diesem fall schraubenfedern ausbauen und die beiden federenden mit einem ca. 150 Mm langen spiralschutzschlauch überziehen.

Der schutzschlauch (et-nr.: 6076244) Ist ca. 1 M lang.

Ausbau

• Federbein hinten ausbauen, siehe seite 100.
•  Um den stoßdämpfer ausbauen zu können, muß die schraubenfeder vorgespannt werden. Die fachwerkstatt benutzt dazu eine spezialvorrichtung.

Achtung: auf keinen fall stoßdämpfer lösen, wenn die feder nicht gespannt ist.

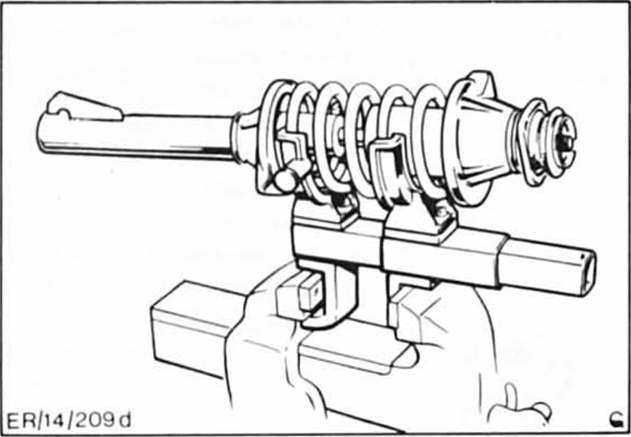

• Ford-federspanner 14-018 oder handelsüblichen federspanner in einen schraubstock einspannen. Hinteres federbein in den federspanner einsetzen und feder langsam und gleichmäßig zusammenpressen, bis der obere federteller entlastet ist.

Achtung: falls ein handelsüblicher federspanner verwendet wird, der in die windungen der feder eingreift, darauf achten, daß die federwindungen sicher umfaßt werden und der federspanner nicht abrutschen kann. Feder grundsätzlich an 3 gegenüberliegenden seiten spannen.

Die schraubenfeder steht unter großer vorspannung, deshalb nur stabiles werkzeug verwenden. Keinesfalls feder mit draht zusammenbinden. Unfallgefahr!

Achtung: die befestigungsschraube darf nur dann entfernt werden, wenn die feder sicher gespannt ist.

•  Befestigungsmutter lösen und schraube herausziehen.
•  Oberen federteller und stützteller abnehmen.
•  Stoßdämpfer aus der schraubenfeder herausziehen.

  Achtung: falls nur die feder ausgewechselt werden soll, feder langsam entspannen. Soll dagegen nur der stoßdämpfer ersetzt werden, bleibt die feder gespannt.

Einbau

•  vor einbau stoßdämpfer prüfen, siehe seite 118
•  falls erforderlich, neue schraubenfeder spannen.
•  Stoßdämpfer durch die feder schieben. Darauf achten, daß die schraubenfeder an den ansätzen der unteren federauflage richtig anliegt.
•  Stützteller und oberen federteller aufsetzen.
•  Durchgangsschraube einsetzen und mutler mit 50 nm anschrauben.
•  Schraubenfeder langsam entspannen. Dabei sicherstellen, daß die enden der feder korrekt im formteil der federauflagen sitzen.
•  Federbein hinten einbauen, siehe seite 100.
