Ford Fiesta Reparaturanleitung :: Lenkrad einrichten

Das lenkrad muß eingerichtet werden, wenn es um weniger als 30 schräg steht. Bei ein abweichung von der mittelstellung um mehr als 30, lenkrad auf der lenkspindel versetzen bis die abweichung unter 30 liegt, dann lenkrad einrichten.

•  Stellung des lenkrades prüfen. Dazu probefahrt auf gerader.

  Ebener straße durchführen. Bei geradesausfahrt muß der untere teil der lenkradspeichen waagerecht stehen.

  Gegebenenfalls abweichung der lenkradspeichen notieren.

•  Fahrzeug aufbocken, siehe seite 100.
•  Position der spurstangenköpfe mit filzstift markieren.
•  Beide kontermuttern der spurstangenköpfe und die äußeren schellen der gummimanschetten lösen.

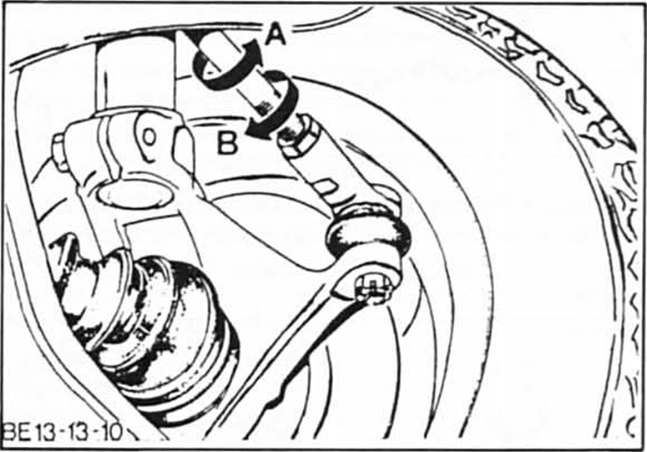

• Beide spurstangen in die gleiche richtung drehen; etwa 30 für jedes grad der lenkradabweichung. Bei einer lenkradabweichung im uhrzeigersinn, spurstangen in richtung - b - drehen. Bei einer lenkradabweichung entgegen dem uhrzeigersinn. Spurstangen in richtung - a - drehen. In der abbildung ist die rechte spurstange gezeigt.

Achtung: beide spurstangen müssen in die gleiche richtung und um die gleiche umdrehungszahl gedreht werden, sonst verstellt sich die spur. Beispiel: lenkradabweichung 3 im uhrzeigersinn 1 lenkradabweichung 30 spurstange drehen 3 lenkradabweichung 3 x 30c = 90'' spurstange drehen daher beide spurstangen in richtung - a - um 90' (vi umdrehung) verdrehen.

•  Kontermuttern für spurstangenköpfe mit 65 nm festziehen.
•  Schellen der gummimanschetten festziehen.
•  Fahrzeug ablassen, siehe seite 100.
•  Probefahrt durchführen und lenkradstellung erneut prüfen.
