Ausbau

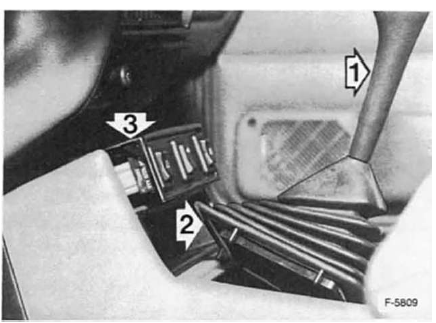

- Schalthebelknopf -1 - abschrauben.
- Faltenbalg - 2 - ausclipsen und nach oben abziehen.
- Schalterleiste - 3 - nach vorn abziehen.
- Schalter rausdrücken, stecker abziehen.
- Ablagefach nach oben etwas eindrücken und herausziehen.

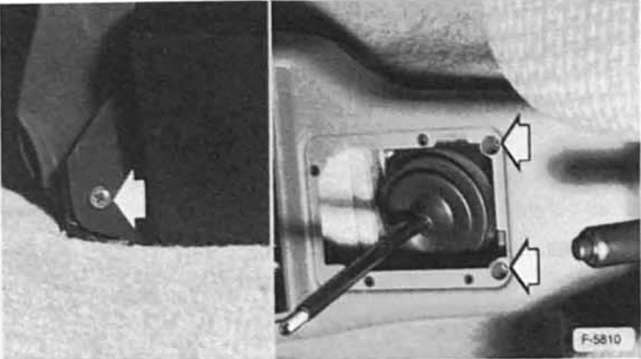

- Mittelkonsole mit 4 schrauben abschrauben.
- Elektrische leitungen aus der konsole herausziehen.
- Konsole um 90 nach rechts drehen und nach oben über den schalthebel abziehen.
Einbau
- Mittelkonsole einsetzen und anschrauben.
- Schalter anklemmen, roter stecker für linken fensterheberschalter.
- Schalterleiste sowie ablagefach einrasten.
- Faltenbalg aufschieben und einclipsen.
- Schalthebelknopf anschrauben.
