Ford Fiesta Reparaturanleitung :: Scheibenwischermotor hinten aus-und einbauen

Prüfen

• Wenn der heckscheibenwischer nicht funktioniert zunächst stromversorgung prüfen:
•  prüfen, ob die federbelasteten kontaktstifte in der heckklappe freigängig sind. Gegebenenfalls stiftplatte auswechseln.
•  Steckverbindungen zwischen stiftplatte und wischermotor auf einwandfreie verbindung und guten kontakt prüfen.

  Durchgang prüfen, siehe kapitel "meßtechnik".

•  Massekabel zwischen heckklappe und wischermotor auf einwandfreien kontakt prüfen.

Ausbau

• Heckscheibe mit wasser benetzen.
•  Heckscheiben-wischeranlage ca. 2 Minuten laufen lassen und mit dem scheibenwischerschalter abschalten.

  Dadurch läuft der wischer in die endstellung.

• Ruhestellung des wischerblattes auf der heckscheibe mit abdeck-klebeband markieren. Dazu einen streifen klebeband direkt neben das wischerblatt auf die heckscheibe kleben. Beim einbau wird der wischerarm wieder so auf die verzahnung der antriebswelle gesetzt, daß sich das wischerblatt direkt neben dem klebestreifen befindet.
•  Batterie-massekabel ( - ) abklemmen.

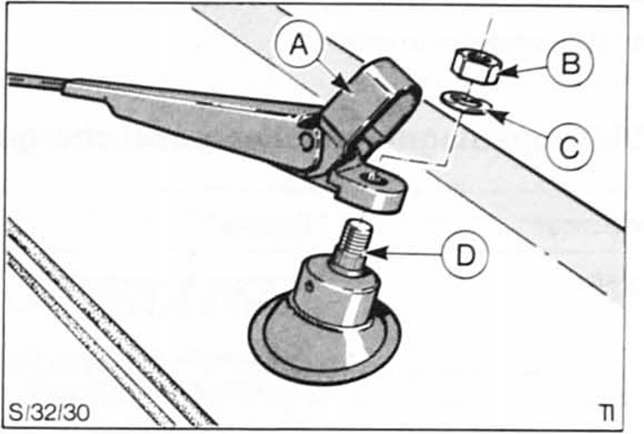

• Kunststoffkappe - a - hochschwenken.
•  Mutter - b - abschrauben und mit unterlegscheibe - c - abnehmen.
•  Wischerarm von der welle - d - abziehen.
•  Mutter von der antriebswelle abschrauben.
•  Heckklappe öffnen und verkleidung mit 7 plastikschrauben abschrauben.

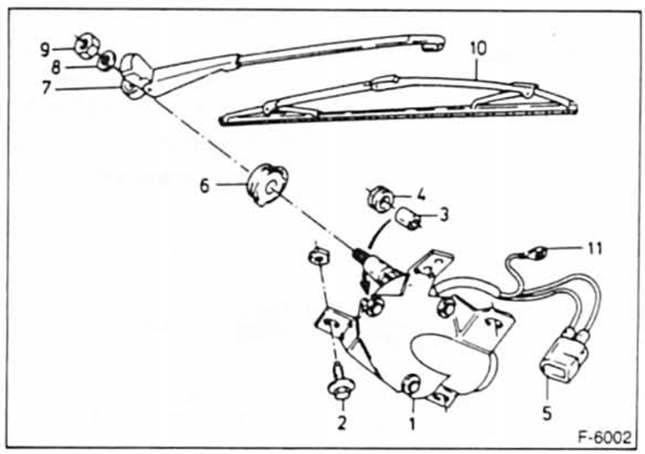

• Massekabel - 1 1 - abschrauben.
•  Mehrfachstecker - 5 - abziehen.
•  Halterung für wischermotor abschrauben - 2 - und wischermotor herausnehmen.
•  Gummitülle - 6 - abnehmen.
•  Motor vom halter abschrauben - 1 - . Führungshülsen - 3 - und gummitüllen - 4 - aus dem halter herausziehen.

  Zusätzlich abgebildete teile: 7 - wischerarm, 8 - federscheibe, 9 - mutter, 10 - wischerblatt.

Einbau

• Gummitüllen und führungshülsen in den halter einsetzen und motor am halter anschrauben. Vorher gummitüllen auf porosität und beschädigung überprüfen, gegebenenfalls ersetzen.
•  Wischermotor mit halter an der heckklappe anschrauben.
•  Massekabel anschrauben.
•  Mehrfachstecker anschließen.
• Batterie-massekabel anklemmen.
•  Wischermotor kurz laufen lassen und mit wischerschalter abschalten, damit der motor in endstellung stehenbleibt.
•  Wischerarm aufschieben und anschrauben.
•  Heckwischer auf funktion prüfen.
•  Verkleidung mit plastikschrauben anschrauben.
