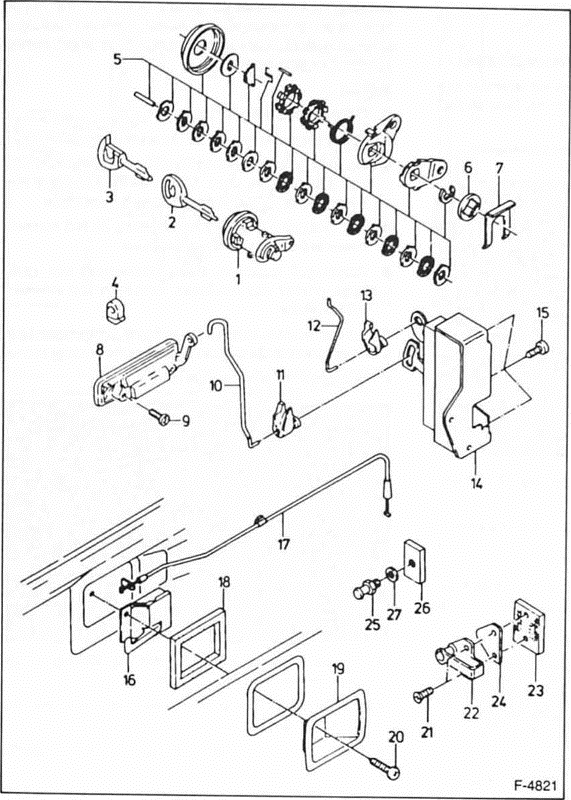

Ford Fiesta Reparaturanleitung. Schlieÿzylinder, türschloÿ, türinnengriff


  1. Schließzylinder
  2. chlüssel
  3.  schlüssel beleuchtbar
  4.  schlüsselleuchte
  5.  reparatursatz schließzylinder
  6.  unterlage
  7.  halteklammer
  8.  türaußengriff
  9. selbstsichernde kreuzschlitzschraube
  10. verbindungsstange griff/schloß
  11.  sicherungsclip
  12.  verbindungsstange schtießzylin der/schloß
  13.  sicherungsclip
  14.  türschloß
  15.  linsenblechschraube m6x 10
  16.  türinnengriff
  17.  seilzug
  18.  unterlage
  19.  gehäuse für türinnengriff
  20.  linsenblechschraube
  21.  senkschraubem8x17
  22.  schließkeil
  23.  halteplatte
  24.  unterlage
  25.  nsucrhfliüenßftdüorrenr
  26.  halteplatte nur fünftürer
  27.  federscheibe nur fünftürer
