Ford Fiesta Reparaturanleitung :: Einbau einer neuen haube
Ford Fiesta Reparaturanleitung / Die karosserie / Motorhaube aus-und einbauen / Einbau einer neuen haube
- Scheibenwaschdüsen, halter für haubenstütze und ford-emblem einbauen.
- Befestigungsschrauben lockern und geschlossene haube so ausrichten, daß der abstand zwischen motorhaube und kotflügel links und rechts gleich groß ist und parallel verläuft.
- Motorhaube vorsichtig öffnen und schrauben festziehen.
- Gummipuffer - 8 / 9 - einschrauben und dämpfungsgummis - 7 - in der mitte der haube festkleben. Durch herausdrehen der gummipuffer höhe der motorhaube gegenüber den kotflügeln einstellen.
- Haube so ausrichten, daß zur windschutzscheibe, zu den kotflügeln und zu den scheinwerfern jeweils ein paralleler spalt vorhanden ist.

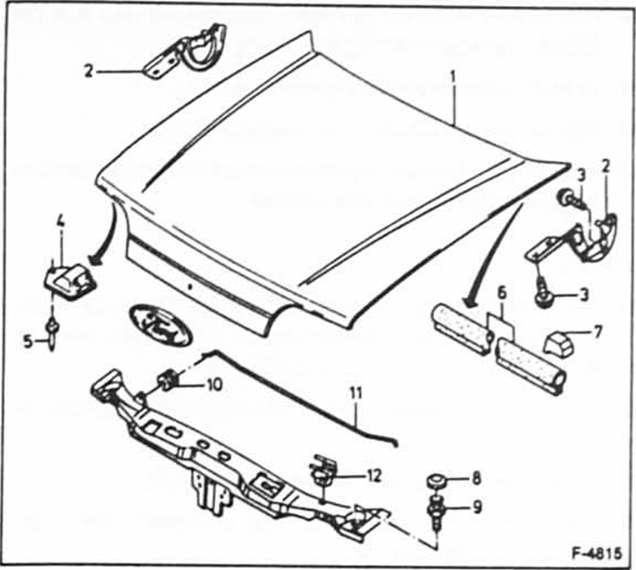

Zusätzlich abgebildete teile: 1 - motorhaube. 2 - Scharnier, 3 - schraube, 4 - halter für stütze. 5 - Niet. 6 - Dichtung, 10 - tülle, 11 - haubenstütze, 12 - halteclip für stütze.
