Ford Fiesta Reparaturanleitung :: Kraftstoffilter entwässern/ersetzen

Es wird kein sondenwerkzeug benötigt.

Folgendes verschleißteil muß gekauft werden:

•  kraftstoffilter für den jeweiligen motor.

Kraftstoffilter dieselmotor entwässern/ersetzen

Zum auffangen des wassersatzes ist ein geeignetes auffanggefäß erforderlich.

Achtung: auslaufender dieselkraftstoff muß besonders auf gummiteilen (kühlmittelschläuche) sofort naß abgewischt werden, sonst werden die gummiteile im lauf der zeit zerstört.

Entwässern

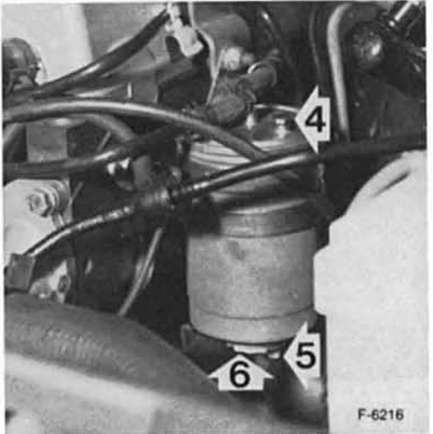

• Geeignete auffangwanne unter den ablaßstutzen - 5 - stellen.
•  Ablaßschraube - 6 - von hand öffnen.
•  Entlüftungsschraube - 4 - oben am filter lösen.
•  Etwa 200 cm3 wassersatz ablaufen lassen, bis reiner dieselkraftstoff austritt.

  Entwässerungsventil von hand festziehen.

•  Entlüftungsschraube oben am filter festziehen.
•  Kraftstoffanlage auf dichtheit prüfen.

  Dazu motor starten.

Filterwechsel

• Flüssigkeit im filter wie beim entwässern ablassen.

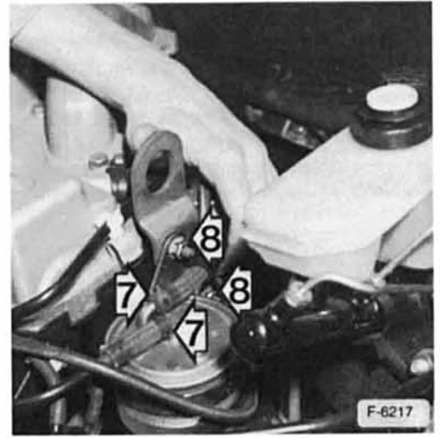

• Schlauchschellen - 7 - mit zange zusammendrücken, zurückschieben und kraftstoffschläuche abziehen.
•  Kraftstoffilter abschrauben-8-.
•  Neuen filter randvoll mit diesel füllen und anschrauben.
•  Kraftstoffschläuche aufschieben und mit schellen sichern.
•  Nach probefahrt dichtigkeit der kraftstoffanlage überprüfen.

Benzinmotoren

Der kraftstoffilter sitzt am fahrzeugunterboden in der nähe des kraftstofftankes.

Es sind daher ein wagenheber sowie unterstellböcke erforderlich. Außerdem sind 2 schlauchklemmen zum abklemmen der zu- und ablaufleitung nötig. Es können auch stattdessen schraubzwingen verwendet werden.

Ausbau

Achtung: kein offenes feuer. Brandgefahr!

•  Batterie-massekabel abklemmen
•  fahrzeug aufbocken, siehe seite 100.

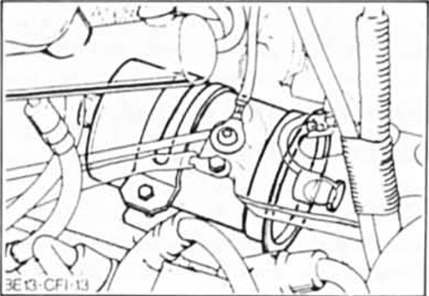

1,4-L-cfi-motor

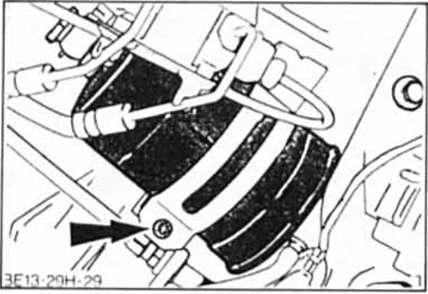

1,6-/1,8-L-benzinmotor

• Geeigneten auffangbehälter unter den kraftstoffilter halten.
•  Zufluß- und ablaufleitung mit tesaband kennzeichnen die zuordnung der leitungen ist an der pfeilrichtung auf dem filter zu erkennen, die pfeile zeigen in durchflußrichtung.
•  Anschluß der zufluß- oder ablaufleitung vorsichtig lösen, damit der druck in der leitung langsam abgebaut wird. Gegebenenfalls lappen um die schraube legen.
•  Anschließend beide leitungen abschrauben.
•  Klemmschraube lösen und filter aus der halterung herausziehen.

Achtung: der kraftstoffilter ist auch nach dem lösen der leitungen mit benzin gefüllt.

Einbau

Achtung: kraftstoffilter so einbauen.

Daß die pfeile auf dem gehäuse in durchflußrichtung zeigen.

•  Kraftstoffilter in den halter einsetzen und klemmschraube festziehen.
•  Kraftstoffleitungen am filter anschrauben.
•  Fahrzeug ablassen.
•  Batterie-massekabel anklemmen.
•  Zundung 5 mal an- und ausschalten.

  Dichtheit der kraftstoffanschlüsse kontrollieren.
