Ford Fiesta Reparaturanleitung :: Prüfen

• Kupplungsdruckplatte auf brandrisse und riefen prüfen.

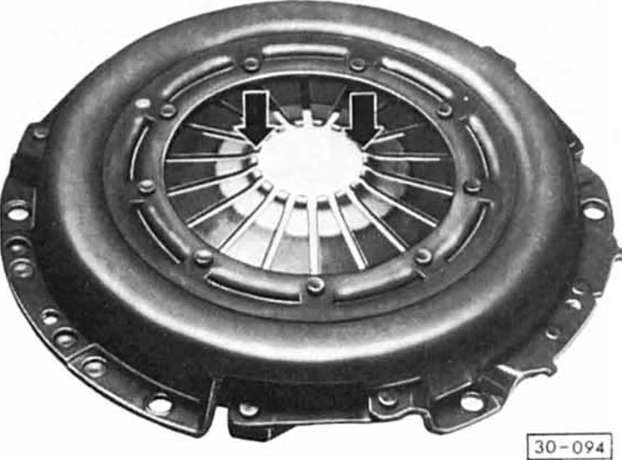

• Membranfeder auf brüche untersuchen - p f e i l - ,

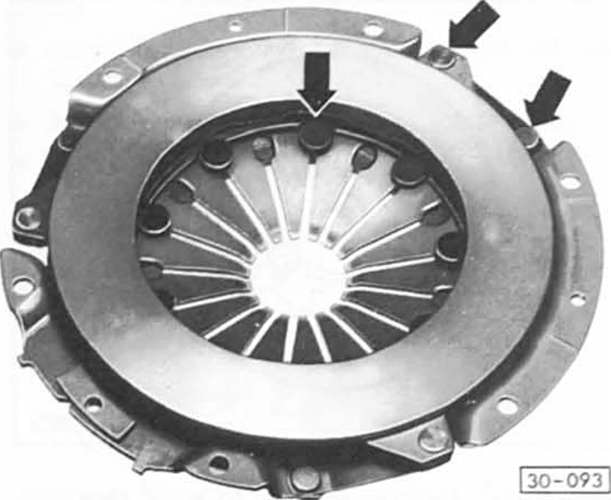

• Federverbindungen zwischen druckplatte und deckel auf risse. Nietbefestigungen auf festen sitz prüfen. Kupplung mit beschädigten oder losen nietverbindungen ersetzen.

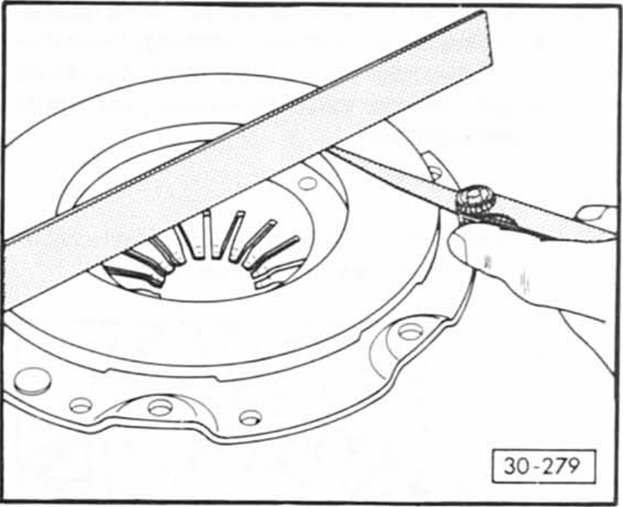

• Auflagefläche der druckplatte auf risse, brandstellen und verschleiß prüfen druckplatten, die bis zu 0,3 mm nach innen durchgebogen sind, dürfen noch eingebaut werden.

  Die prüfung erfolgt mit lineal und fühlerblattlehre.

•  Schwungrad auf brandrisse und riefen prüfen.
•  Kupplungsdruckplatte und schwungrad mit sehr feinem schmirgelleinen abziehen.
•  Verölte, verfettete oder mecnanisch beschädigte kupplungsscheiben austauschen.
•  Belagstärke der kupplungsscheibe mit schieblehre messen.

  Nenndicke der kupplungsscheibe: 3.23 Mm. Gegebenenfalls kupplungsscheibe auswechseln. Ebenso bei belagrissen.

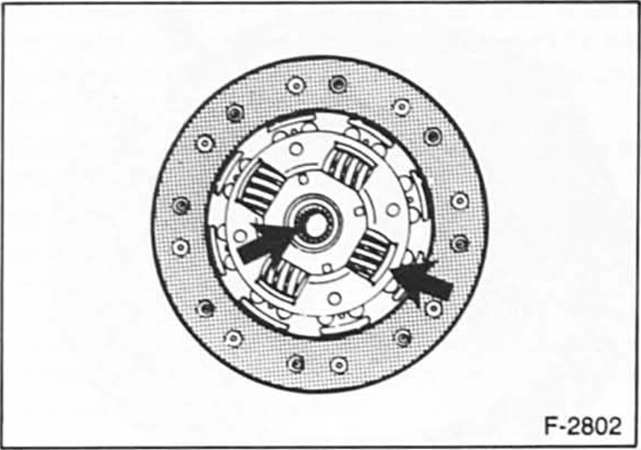

• Federfenster, torsionsfedern und nabe auf verschleißund einlaufspuren prüfen.
•  Ausrücklager vom lagerrohr am vorderen getriebedeckel abnehmen und prüfen, siehe seite 105.
•  In der werkstatt kann die kupplungsscheibe auf schlag geprüft werden. Der seitenschlag darf bei der kupplungsscheibe maximal 0.5 Mm betragen. Achtung: diese prüfung ist nur notwendig, wenn die alte kupplungsscheibe wieder eingebaut werden soll und die kupplung vorher nicht richtig ausgekuppelt hat.
