Ford Fiesta Reparaturanleitung :: Schalttafeleinsatz aus- und einbauen

Achtung: beim auftreten von schwirrgeräuschen im schalttafeleinsatz kann die antriebswelle geschwindigkeitsmesser gegen eine abgeänderte ausführung (et-nr. 1661997) Ausgetauscht werden. Ausbau

• Batterie-massekabel abklemmen.

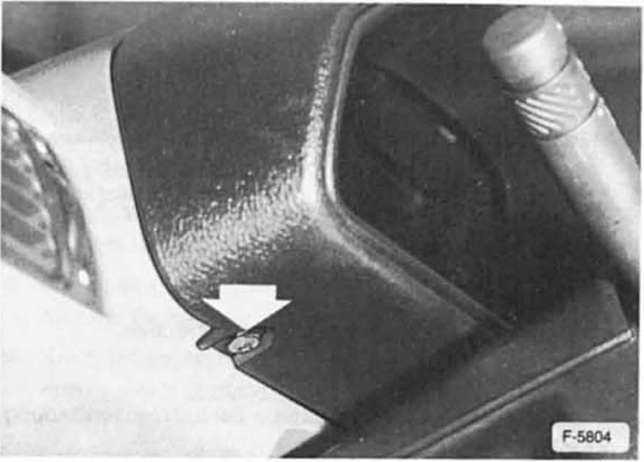

• Instrumentenblende abschrauben, dazu links und rechts unten 1 kreuzschlitzschraube herausdrehen. Blende oben aushängen und abnehmen.

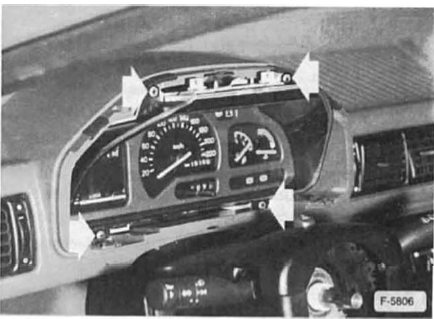

• Schalttafelemsatz abschrauben.

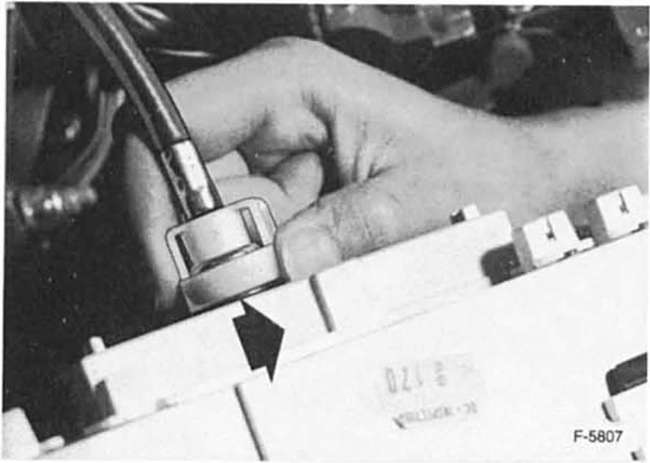

• Von unten hinter schalttafeleinsatz greifen und tachowelle ausclipsen. Dazu haltering am großen durchmesser in pfeilrichtung verschieben, indem kräftig gegen die geriffelte fläche des kunststoffringes gedrückt wird, siehe abbildung.
•  Schalttafeleinsatz etwas vorziehen und mehrfachstecker abziehen.
•  Schalttafeleinsatz herausnehmen.

Einbau

• Mehrfachstecker aufschieben.
•  Tachowelle einführen und einrasten achtung: tachowelle muß einrasten.
•  Schalttafeleinsatz in die öffnung einführen und festschrauben.
•  Blende für schalttafeleinsatz ansetzen und anschrauben.
•  Batterie-massekabel anklemmen.
•  Funktion der instrumente prüfen.
