Ford Fiesta Betriebsanleitung :: Wechsel von glühlampen - 3-türer
Warnungen
- Schalten sie die beleuchtung und
die zündung aus.
- Lassen sie eine glühlampe abkühlen,
bevor sie sie ausbauen.
Beachte: bauen sie nur glühlampen ein,
die der spezifikation entsprechen.
Beachte: die folgenden anweisungen
beschreiben den ausbau der glühlampen.
Der einbau von ersatzglühlampen erfolgt
jeweils in umgekehrter reihenfolge, wenn
nicht anders angegeben.
Scheinwerfer
Beachte: nehmen sie die abdeckungen
ab, um zugang zu den lampen zu erhalten.

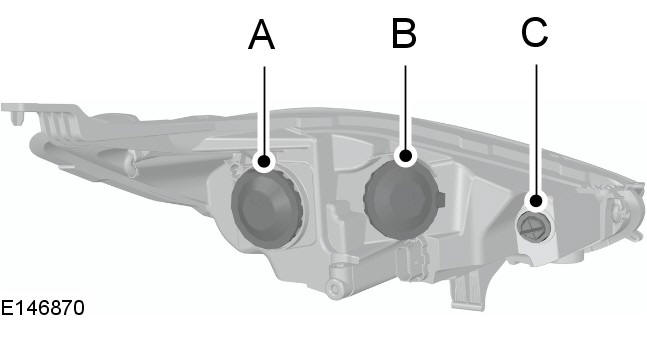

![Ford Fiesta. Scheinwerfer](images/books/1/4/1.htm86.jpg)
- Abblendlicht
- Fernlicht- und
begrenzungsleuchten-glühlampe
- Blinker
Abblendlicht
- Bauen sie den scheinwerfer aus. Siehe
scheinwerfer ausbauen

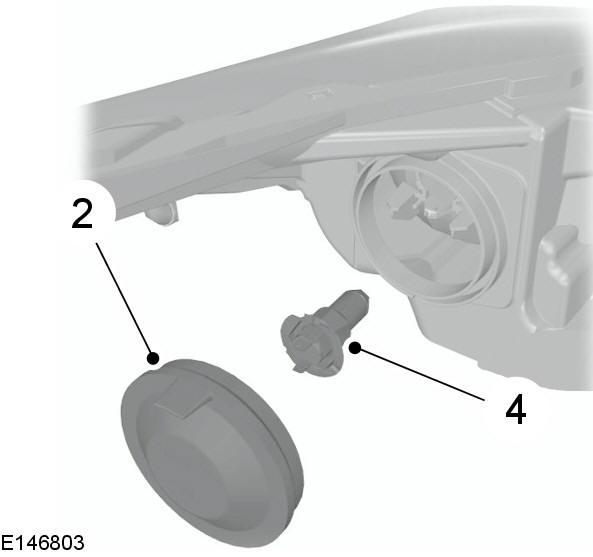

![Ford Fiesta. Abblendlicht](images/books/1/4/1.htm87.jpg)
- Die abdeckung entfernen.
- Ziehen sie den stecker ab
- Lösen sie den clip und bauen sie die
glühlampe aus.
Beachte: fassen sie die glühlampe nicht
am lampenglas an.
Fernlicht
- Bauen sie den scheinwerfer aus. Siehe
scheinwerfer ausbauen

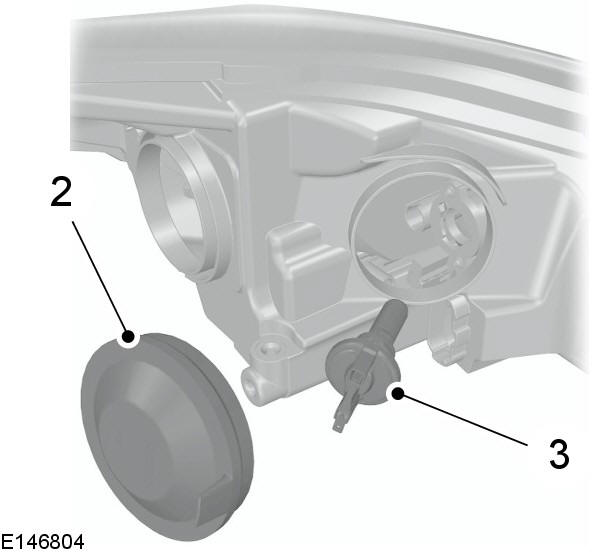

![Ford Fiesta. Fernlicht](images/books/1/4/1.htm88.jpg)
- Die abdeckung entfernen.
- Die lampe gegen den uhrzeigersinn
drehen und entfernen.
Beachte: fassen sie die glühlampe nicht
am lampenglas an.
Seitliche begrenzungsleuchte
- Bauen sie den scheinwerfer aus. Siehe
scheinwerfer ausbauen

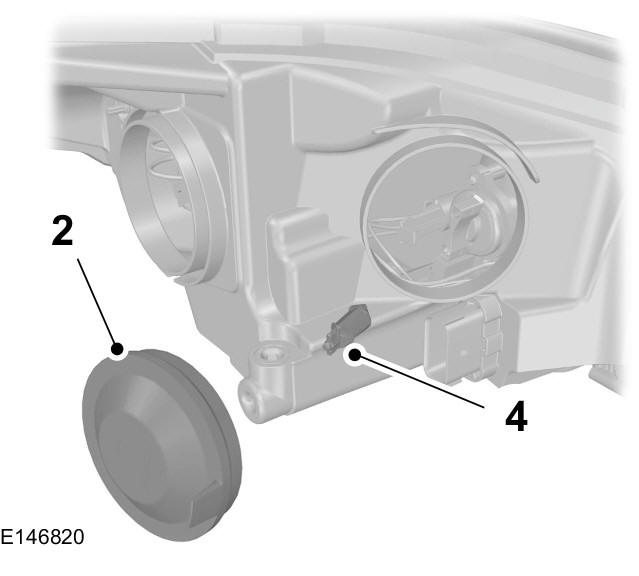

![Ford Fiesta. Seitliche begrenzungsleuchte](images/books/1/4/1.htm89.jpg)
- Die abdeckung entfernen.
- Bauen sie die lampenfassung aus.
- Nehmen sie die glühlampe heraus.

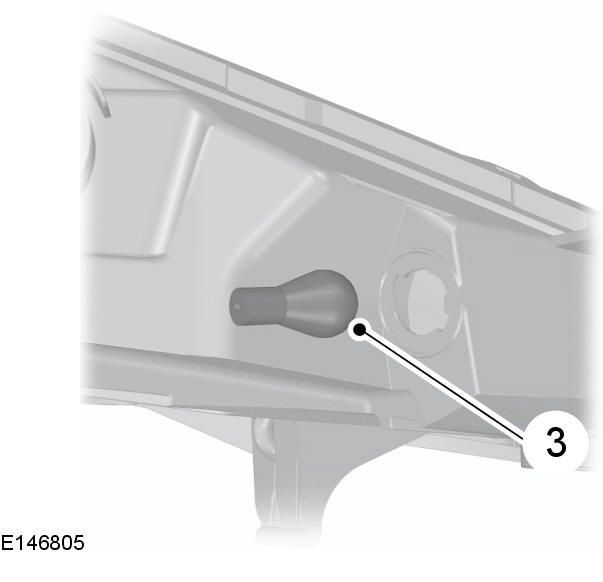

Blinkkontrollleuchte
- Bauen sie den scheinwerfer aus. Siehe
scheinwerfer ausbauen
![Ford Fiesta. Blinkkontrollleuchte](images/books/1/4/1.htm90.jpg)
- Die lampenfassung gegen den
uhrzeigersinn drehen und entfernen.
- Die glühlampe sanft in die fassung
hineindrücken, gegen den uhrzeigersinn
drehen und entfernen.

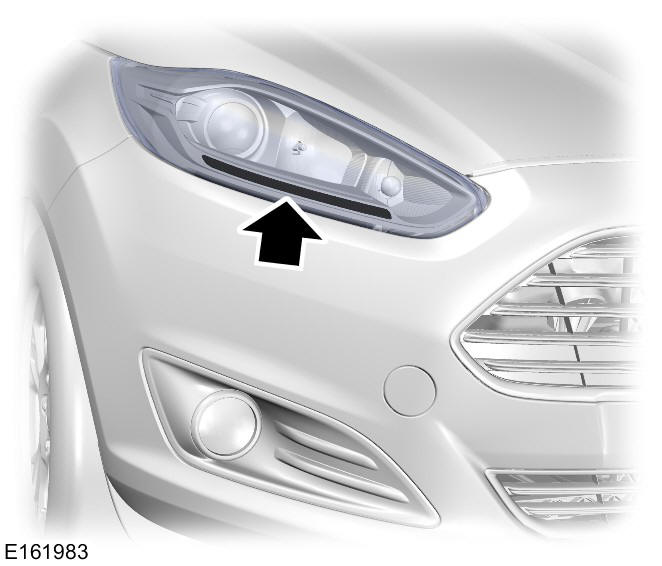

Tagfahrlicht
![Ford Fiesta. Tagfahrlicht](images/books/1/4/1.htm91.jpg)
Beachte: diese bauteile sind nicht
auswechselbar, bitte bei ausfall einen
vertragshändler kontaktieren.

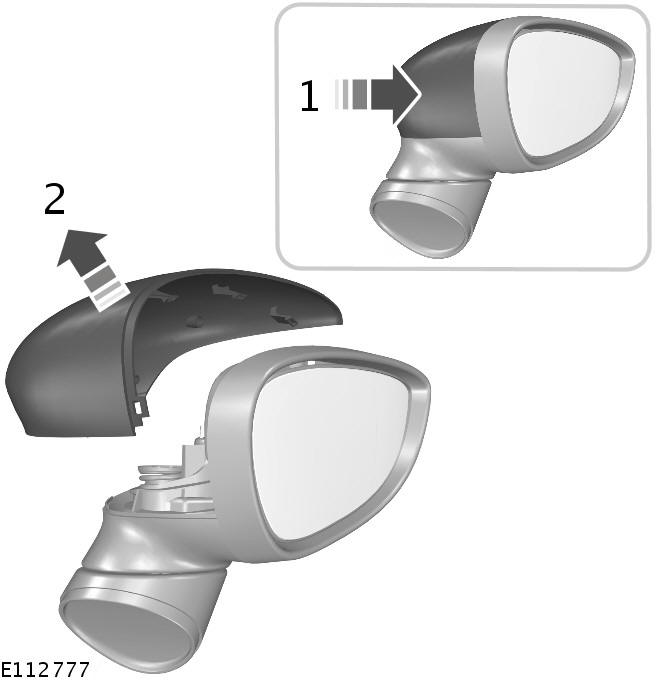

Seitlicher blinker
![Ford Fiesta. Seitlicher blinker](images/books/1/4/1.htm92.jpg)
- Seitlich an der abdeckung drücken, um
die clips zu lösen.
- Die abdeckung entfernen.

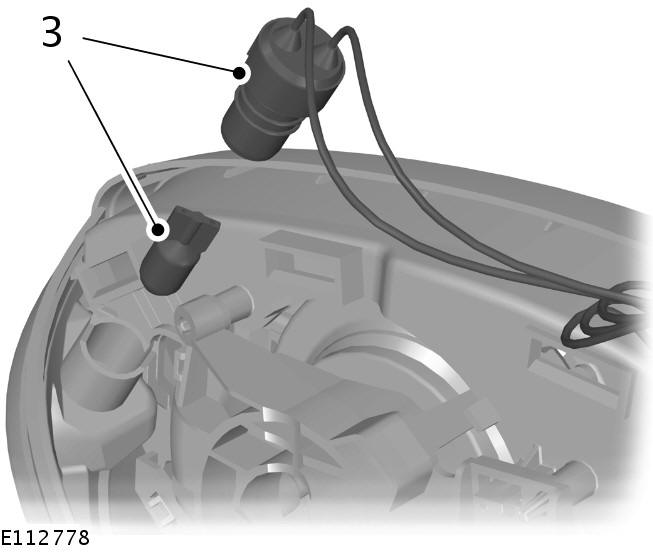

![Ford Fiesta. Seitlicher blinker](images/books/1/4/1.htm93.jpg)
- Bauen sie die lampenfassung aus.
Nehmen sie die glühlampe heraus.
Nebelscheinwerfer

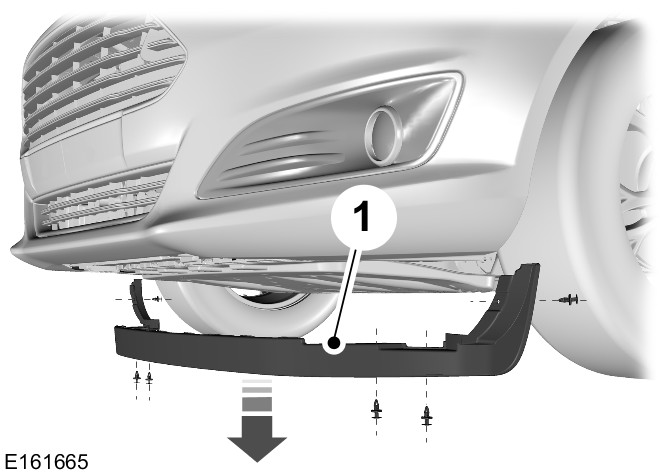

![Ford Fiesta. Nebelscheinwerfer](images/books/1/4/1.htm94.gif)
- Die halteclips entfernen, um zugriff auf
die lampeneinheit zu bekommen.

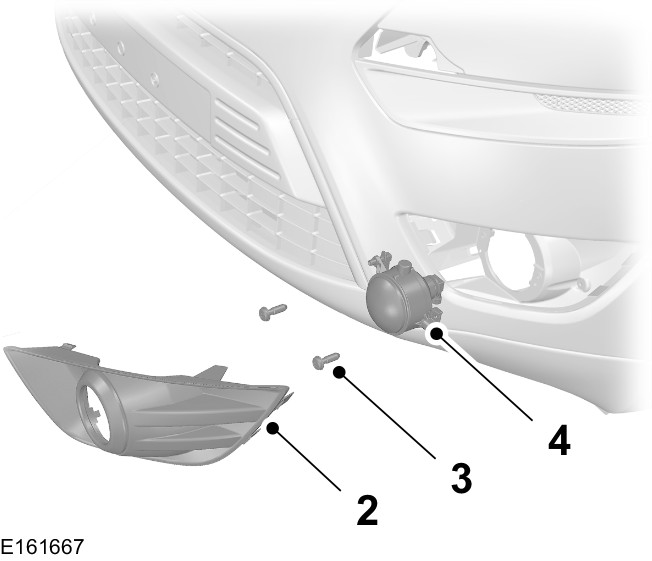

![Ford Fiesta. Nebelscheinwerfer](images/books/1/4/1.htm95.gif)
Beachte: glühlampe und lampenfassung
des nebelscheinwerfers bilden eine einheit.
- Abdeckung mit geeignetem dorn
ausbauen.
- Drehen sie die schrauben heraus.
- Die leuchte entfernen.

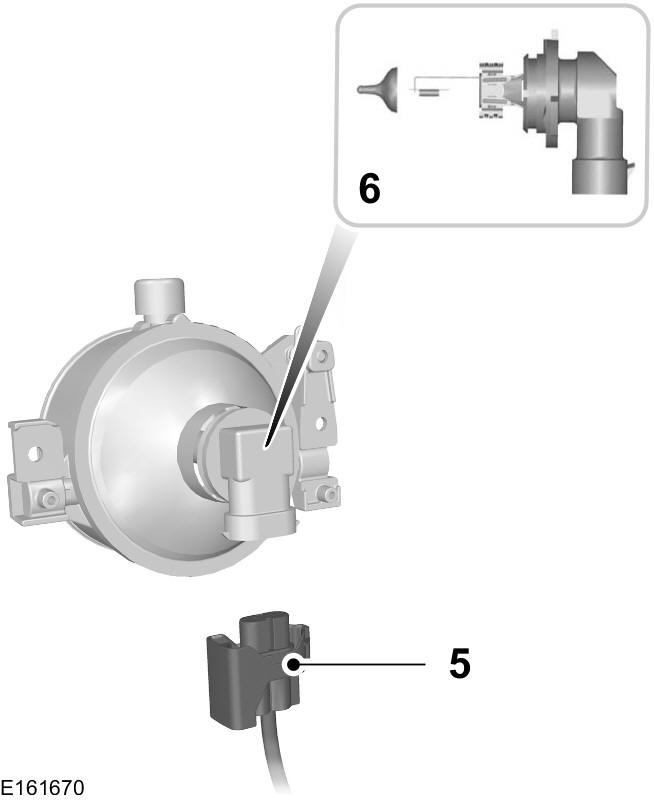

![Ford Fiesta. Nebelscheinwerfer](images/books/1/4/1.htm96.jpg)
- Ziehen sie den stecker ab.
- Die lampenfassung gegen den
uhrzeigersinn drehen und entfernen.
Rückleuchten

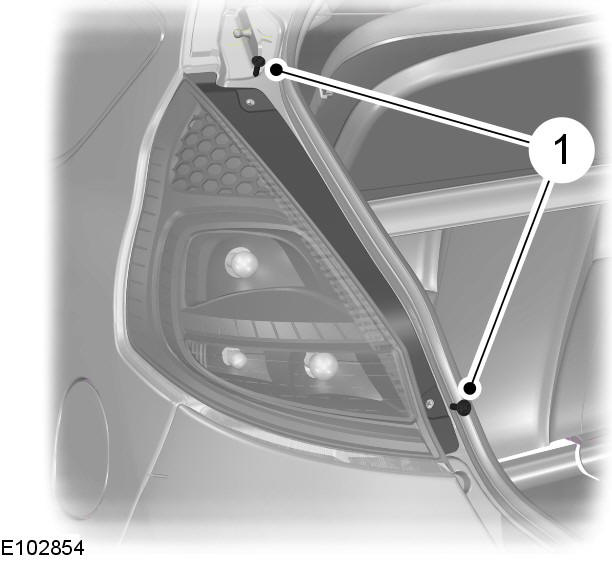

![Ford Fiesta. Rückleuchten](images/books/1/4/1.htm97.jpg)
- Drehen sie die schrauben heraus.

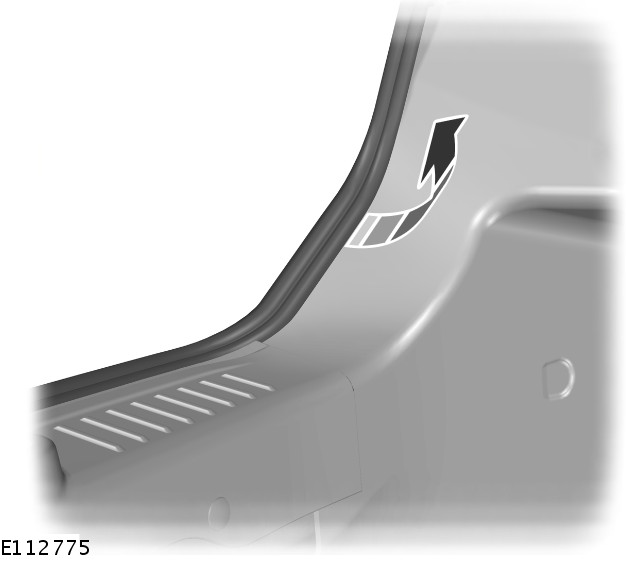

![Ford Fiesta. Rückleuchten](images/books/1/4/1.htm98.gif)
- Kofferraumdichtung anheben.

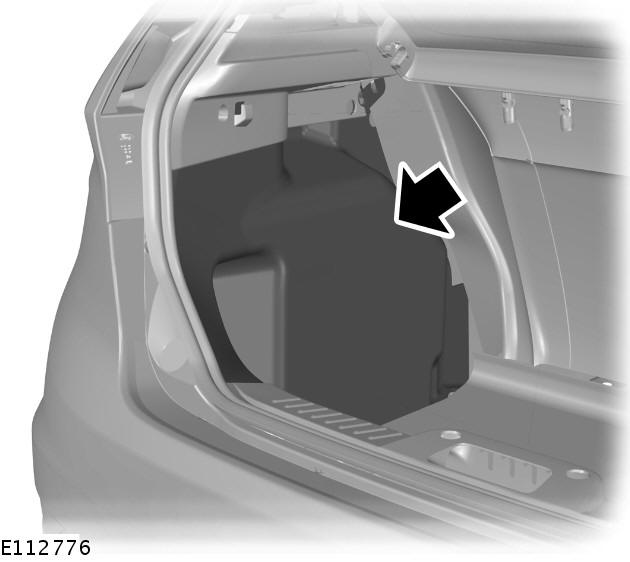

![Ford Fiesta. Rückleuchten](images/books/1/4/1.htm99.jpg)
- Den bodenbelag entfernen.

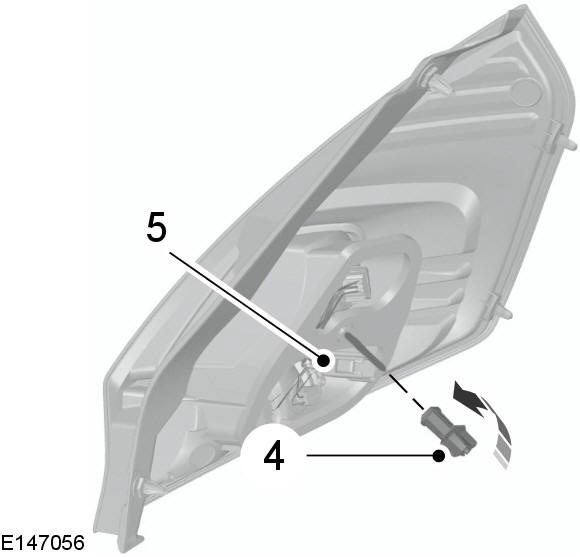

![Ford Fiesta. Rückleuchten](images/books/1/4/1.htm1.jpg)
- Flügelmutter abschrauben.
- Ziehen sie den stecker ab.
- Die lampenfassung gegen den
uhrzeigersinn drehen und entfernen.

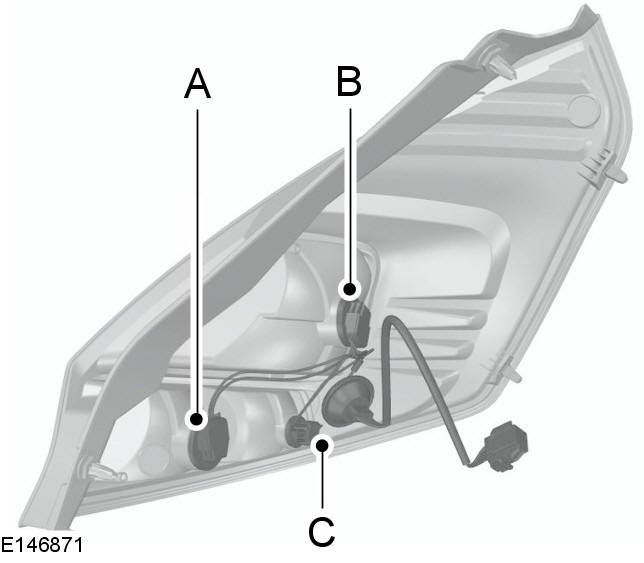

![Ford Fiesta. Rückleuchten](images/books/1/4/1.htm2.jpg)
- Die glühlampe sanft in die fassung
hineindrücken, gegen den uhrzeigersinn
drehen und entfernen.
- Blinker
- Rück- und bremsleuchte
- Rückfahrscheinwerfer
Dritte bremsleuchte
Beachte: diese bauteile sind nicht
auswechselbar, bitte bei ausfall einen
vertragshändler kontaktieren.

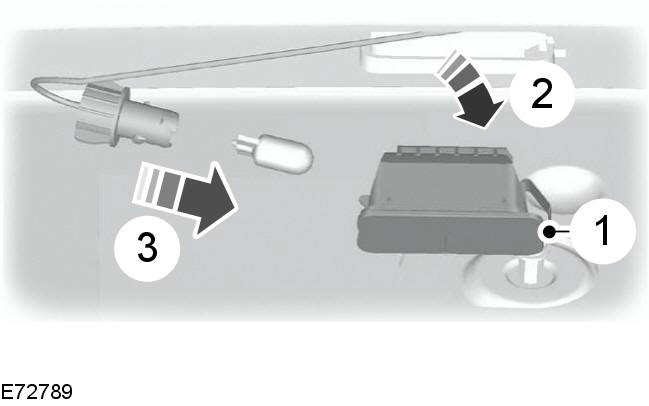

Kennzeichenleuchte
![Ford Fiesta. Kennzeichenleuchte](images/books/1/4/1.htm3.jpg)
- Federclip vorsichtig lösen.
- Die leuchte entfernen.
- Nehmen sie die glühlampe heraus.
Innenraumleuchte
Beachte: nicht die linse der lampe
ausbauen.
![Ford Fiesta. Innenraumleuchte](images/books/1/4/1.htm4.jpg)
- Die lampe vorsichtig mit einem
geeigneten werkzeug. Z b. Einem
schraubendreher, entfernen.

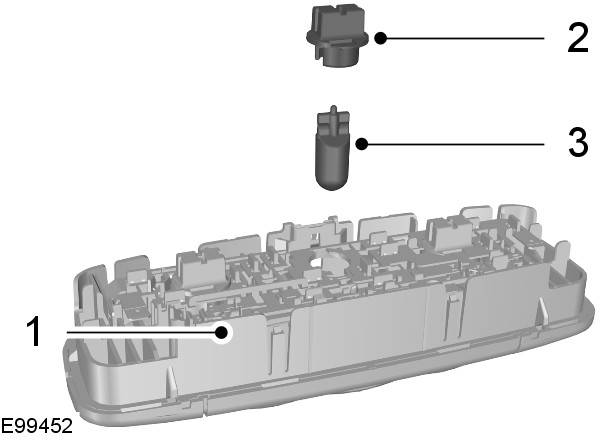

![Ford Fiesta. Innenraumleuchte](images/books/1/4/1.htm5.gif)
- Die lampenfassung gegen den
uhrzeigersinn drehen und entfernen.
- Nehmen sie die glühlampe heraus.
Leseleuchten
Beachte: nicht die linse der lampe
ausbauen.

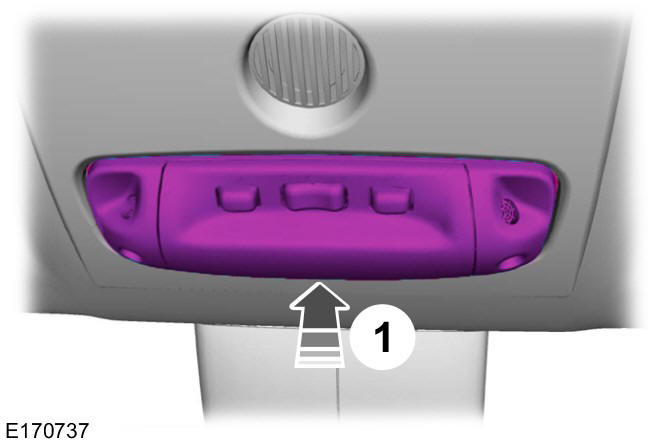

![Ford Fiesta. Leseleuchten](images/books/1/4/1.htm6.jpg)
- Die lampe vorsichtig mit einem
geeigneten werkzeug. Z b. Einem
schraubendreher, entfernen.

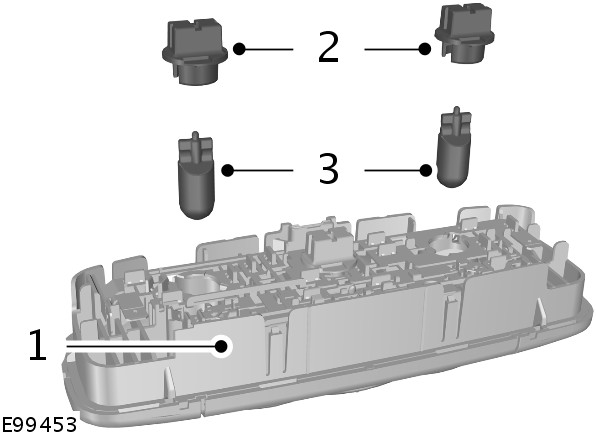

![Ford Fiesta. Leseleuchten](images/books/1/4/1.htm7.gif)
- Die lampenfassung gegen den
uhrzeigersinn drehen und entfernen.
- Nehmen sie die glühlampe heraus.
Gepäckraumleuchte, fußraumleuchte und heckklappenleuchte

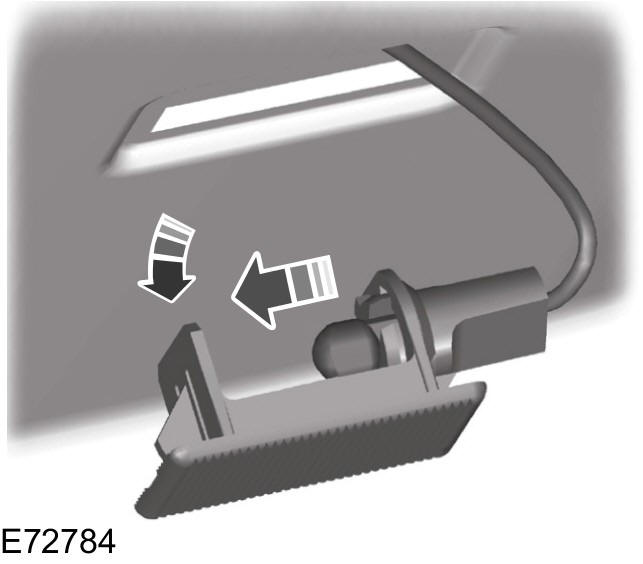

![Ford Fiesta. Gepäckraumleuchte, fuÿraumleuchte und heckklappenleuchte](images/books/1/4/1.htm8.jpg)
- Die leuchte vorsichtig heraushebeln.
- Nehmen sie die glühlampe heraus.
