Ford Fiesta Reparaturanleitung :: Die vorderachse
Die vorderachse ist durch die beiden mcpherson-federbeine bestimmt. Die federbeine bestehen jeweils aus einer schraubenfeder und einem integrierten stoßdämpfer. Sie sind oben mit der karosserie und unten mit dem schwenklager verschraubt.
Die seitliche führung erfolgt durch querlenker aus preßstahl, die über gummimetallbuchsen an der karosserie befestigt sind.
Die antriebskraft des frontmotors wird über zwei gelenkwellen auf die vorderräder übertragen. Die gelenkwellen sind unterschiedlich lang und jeweils mit zwei gleichlaufgelenken ausgestattet.
Ein tilgergewicht auf der rechten gelenkwelle dient zur schwingungsdämpfung.

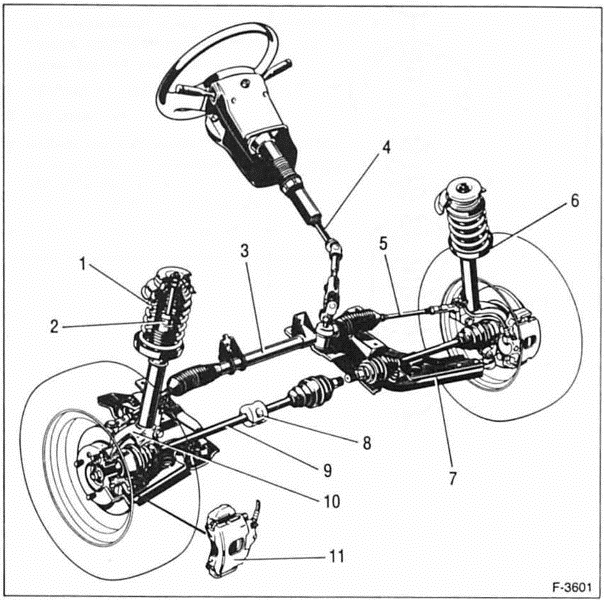

- Schraubenfeder
- stoßdämpfer
- zahnstangenlenkung
- sicherheitslenksäule
- spurstange
- federbein
- querlenker
- tilgergewicht
- gelenkwelle
- schwenklager
- bremssattel
